Informazioni di Base.
Model No.
quartz Tube Level Gauge
Struttura
All in One
Garanzia
1 anno
Certificazione
CE
Materiale
SS304
Temperatura di processo
<450
Pacchetto di Trasporto
Cardboard Packaging
Specifiche
50.00cm * 50.00cm * 120.00cm
Marchio
Vacorda
Origine
China
Codice SA
9026100000
Capacità di Produzione
400 Pieces Per Week
Descrizione del Prodotto
Principio di funzionamento:

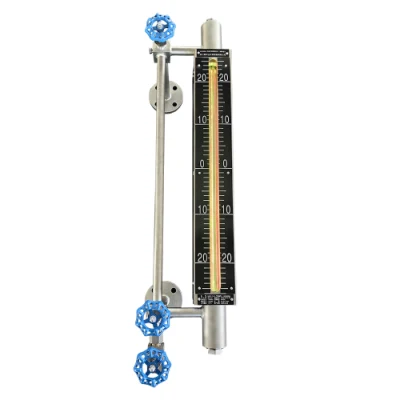

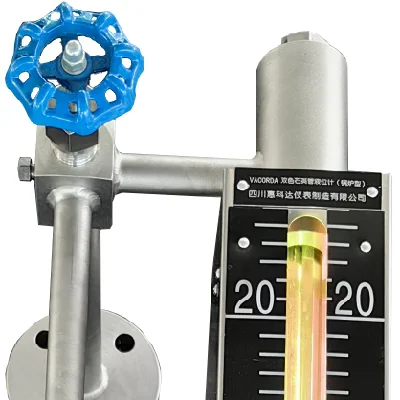

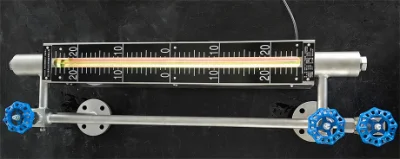

L'indicatore di livello a tubo al quarzo UGS è composto da un tubo in vetro al quarzo ad alta purezza, un involucro del misuratore e una valvola antiesplosione, con un'altezza di visualizzazione rossa del liquido e un'altezza verde per le fasi di vapore. I vantaggi sono la lettura chiara, la direzione di osservazione regolabile, la struttura semplice, il lavoro affidabile, la visione notturna con sorgente luminosa ecc. è facile da pulire e da manutenere. Una volta che il tubo di quarzo è esploso, la sfera di acciaio nella valvola può bloccare automaticamente il canale del fluido per ridurre o evitare incidenti.
Caratteristiche:
1. Indicazione chiara, buona tenuta
Temperatura di esercizio elevata: Fino a +450ºC

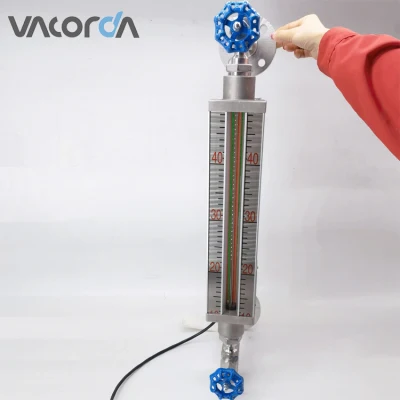

Può corrispondere alla luce LED, rafforzando le prestazioni visibili
Pressione di esercizio elevata: Fino a PN100
4. Lunga durata, struttura semplice, pulizia e manutenzione semplici
5.nella valvola sono presenti due sfere di acciaio su entrambi i lati. Quando il tubo di quarzo è esploso, le sfere di acciaio possono bloccare automaticamente il canale per evitare il flusso di liquido se la differenza di pressione tra l'interno e l'esterno è superiore a 0,3 Mpa.
Parametri tecnici:
Struttura:
1.calibro di livello a tubo di quarzo di colore singolo
2. Misuratore di livello a tubo di quarzo bicolore
3. Indicatore di livello del tubo di quarzo bicolore per area non cieca
4. Misuratore di livello per tubo al quarzo bicolore anticorrosivo (in PP, rivestimento in PTFE)
L'indicatore di livello a tubo al quarzo UGS è composto da un tubo in vetro al quarzo ad alta purezza, un involucro del misuratore e una valvola antiesplosione, con un'altezza di visualizzazione rossa del liquido e un'altezza verde per le fasi di vapore. I vantaggi sono la lettura chiara, la direzione di osservazione regolabile, la struttura semplice, il lavoro affidabile, la visione notturna con sorgente luminosa ecc. è facile da pulire e da manutenere. Una volta che il tubo di quarzo è esploso, la sfera di acciaio nella valvola può bloccare automaticamente il canale del fluido per ridurre o evitare incidenti.
![Quartz Tube Level Gauge for High Temperature, High Pressure and Explosion Proof Applications](http://img6.grofrom.com/www.jutetubesgroup.it/226f3j00TJWkmGRyCLcU/Quartz-Tube-Level-Gauge-for-High-Temperature-High-Pressure-and-Explosion-Proof-Applications.webp)
Caratteristiche:
1. Indicazione chiara, buona tenuta
Temperatura di esercizio elevata: Fino a +450ºC
Può corrispondere alla luce LED, rafforzando le prestazioni visibili
Pressione di esercizio elevata: Fino a PN100
4. Lunga durata, struttura semplice, pulizia e manutenzione semplici
5.nella valvola sono presenti due sfere di acciaio su entrambi i lati. Quando il tubo di quarzo è esploso, le sfere di acciaio possono bloccare automaticamente il canale per evitare il flusso di liquido se la differenza di pressione tra l'interno e l'esterno è superiore a 0,3 Mpa.
Parametri tecnici:
Distanza C-C consigliata: | 300, 500, 800, 1100, 1400,1700, 2000 mm(per altre lunghezze personalizzabili) |
Modalità di indicazione: | Colore singolo, bicolore (rosso come fasi vapore, verde come liquido) |
Materiale: | 304,316L, 1Cr18Ni9Ti, 0Cr18Ni9, 304 con rivestimento in PTFE |
Pressione nominale: | PN6-PN100(×0,1 MPa) 304 +PTFE≤PN40 PP≤PN16 |
Temperatura di esercizio: | Acciaio inox ≤450ºC 304+PTFE ≤150ºC PP≤100ºC |
Valvola di scarico: | tappo di scarico / valvola (o personalizzato) |
Valvola di sfiato: | tappo/valvola di sfiato (o personalizzato) |
Flangia di processo: | DN20/RF HG/T 20592-09 (o personalizzazione) |
Interfaccia vapore caldo: | ZG1/2"Filettatura esterna |
Pressione del vapore di tastatura: | Fino a 1,0 Mpa |
Pressione di chiusura automatica sfera in acciaio: | ≥0,3 MPa |
Luce: | LED (STANDARD: 24 V C.C.), 90~250 V C.A. |
Temperatura ambiente: | -40~+60ºC |
Struttura:
1.calibro di livello a tubo di quarzo di colore singolo
2. Misuratore di livello a tubo di quarzo bicolore
3. Indicatore di livello del tubo di quarzo bicolore per area non cieca
4. Misuratore di livello per tubo al quarzo bicolore anticorrosivo (in PP, rivestimento in PTFE)
